BBTRZ柔性矿物质绝缘防火电缆
BBTRZ柔性矿物质绝缘防火电缆

型号：BBTRZ

电压等级: 450/750 V

导体材质：电工铜

绝缘材料：无机矿物质绝缘

电缆芯数：1、2、3、3+1、4、3+2、4+1、5

应用范围：多使用于对电缆有阻燃要求的多种场合敷设，如高层建筑、宾馆、医院、地铁、核电站、发电厂、矿石、石油、化工等。

BBTRZ柔性矿物质绝缘防火电缆

  • 详情说明

  • 产品描述

  • 产品特性

  • 其他

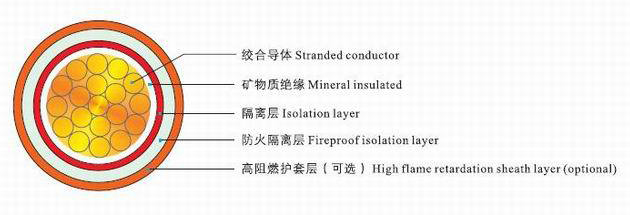

§ BBTRZ 单芯线缆规格及参数

电缆芯数
No. of cores		 标称截面
Nominal section		 近似外径
Outer Diameter approx.		 电压降Voltage drop 最小弯曲半径
Mini bending radius
单相Single phase 三相Three phase
- mm2 mm V/A.km V/A.km mm
1 1.5 6.3 30.8 26.7 94.5
1 2.5 6.7 18.9 16.4 100.5
1 4 7.2 11.8 10.2 108
1 6 7.7 7.9 6.81 115.5
1 10 9.4 4.7 4.05 141
1 16 10.4 2.94 2.55 156
1 25 11.7 1.87 1.62 175.5
1 35 13.1 1.35 1.17 196.5
1 50 14.6 1.01 0.87 219
1 70 16.4 0.71 0.61 246
1 95 18.3 0.52 0.454 274.5
1 120 19.9 0.43 0.371 298.5
1 150 21.9 0.36 0.313 328.5
1 185 23.7 0.3 0.265 355.5
1 240 27.1 0.26 0.222 406.5
1 300 30.1 0.23 0.197 451.5

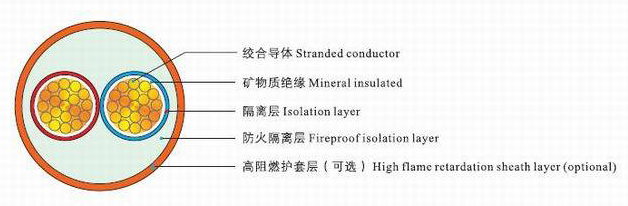

§ BBTRZ 2芯线缆规格及参数

电缆芯数
No. of cores		 标称截面
Nominal section		 近似外径
Outer Diameter approx.		 电压降Voltage drop 最小弯曲半径
Mini bending radius
单相Single phase 三相Three phase
- mm2 mm V/A.km V/A.km mm
2 1.5 10.3 30.8 26.7 154.5
2 2.5 11.1 18.9 16.4 166.5
2 4 12 11.8 10.2 180
2 6 13 7.9 6.81 195
2 10 16.3 4.7 4.05 244.5
2 16 18.4 2.94 2.55 276
2 25 21 1.87 1.62 315
2 35 23.7 1.35 1.17 355.5
2 50 26.7 1.01 0.87 400.5
2 70 30.5 0.71 0.61 457.5
2 95 34.6 0.52 0.454 519
2 120 38.1 0.43 0.371 571.5
2 150 42.4 0.36 0.313 636
2 185 46.2 0.3 0.265 693
2 240 51.7 0.26 0.222 775.5
2 300 57.7 0.23 0.197 865.5

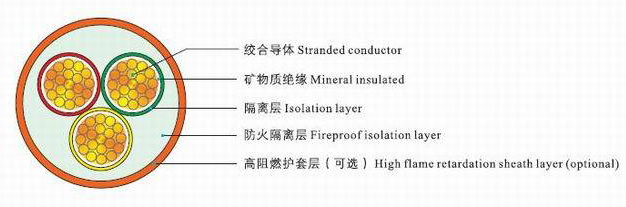

§ BBTRZ 3芯线缆产品规格及参数



电缆芯数
No. of cores		 标称截面
Nominal section		 近似外径
Outer Diameter approx.		 电压降Voltage drop 最小弯曲半径
Mini bending radius
单相Single phase 三相Three phase
- mm2 mm V/A.km V/A.km mm
3 1.5 10.7 30.8 26.7 160.5
3 2.5 11.6 18.9 16.4 174
3 12.5 11.8 10.2 187.5
3 6 13.7 7.9 6.81 205.5
3 10 17.3 4.7 4.05 259.5
3 16 19.5 2.94 2.55 292.5
3 25 22.3 1.87 1.62 334.5
3 35 25.2 1.35 1.17 378
3 50 28.6 1.01 0.87 429
3 70 32.7 0.71 0.61 490.5
3 95 37.1 0.52 0.454 556.5
3 120 40.9 0.43 0.371 613.5
3 150 45.5 0.36 0.313 682.5
3 185 49.6 0.3 0.265 744
3 240 55.5 0.26 0.222 832.5
3 300 62 0.23 0.197 930

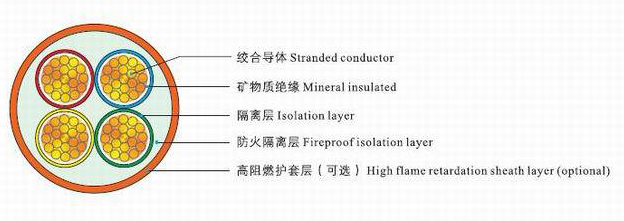

§ BBTRZ 4 芯线缆产品规格及参数

电缆芯数
No. of cores		 标称截面
Nominal section		 近似外径
Outer Diameter approx.		 电压降Voltage drop 最小弯曲半径
Mini bending radius
单相Single phase 三相Three phase
- mm2 mm V/A.km V/A.km mm
4 1.5 11.6 30.8 26.7 174
4 2.5 12.5 18.9 16.4 187.5
4 4 13.7 11.8 10.2 205.5
4 6 14.9 7.9 6.81 223.5
4 10 18.9 4.7 4.05 283.5
4 16 21.4 2.94 2.55 321
4 25 24.5 1.87 1.62 367.5
4 35 27.8 1.35 1.17 417
4 50 31.7 1.01 0.87 475.5
4 70 36.4 0.71 0.61 546
4 95 41.3 0.52 0.454 619.5
4 120 45.5 0.43 0.371 682.5
4 150 50.7 0.36 0.313 760.5
4 185 55.2 0.3 0.265 828
4 240 61.9 0.26 0.222 928.5
4 300 69.2 0.23 0.197 1038

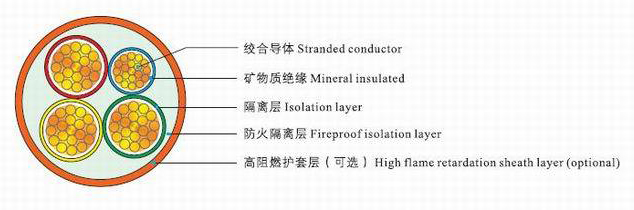

§ BBTRZ 3+1 芯线缆产品规格及参数



电缆芯数
No. of cores		 标称截面
Nominal section		 近似外径
Outer Diameter approx.		 电压降Voltage drop 最小弯曲半径
Mini bending radius
单相Single phase 三相Three phase
- mm2 mm V/A.km V/A.km mm
3+1 1.5 11.4 30.8 26.7 171
3+1 2.5 12.3 18.9 16.4 184.5
3+1 4 13.4 11.8 10.2 201
3+1 6 14.6 7.9 6.81 219
3+1 10 17.9 4.7 4.05 268.5
3+1 16 20.7 2.94 2.55 310.5
3+1 25 23.7 1.87 1.62 355.5
3+1 35 26.2 1.35 1.17 393
3+1 50 29.9 1.01 0.87 448.5
3+1 70 34.2 0.71 0.61 513
3+1 95 38.9 0.52 0.454 583.5
3+1 120 43.2 0.43 0.371 648
3+1 150 47.1 0.36 0.313 706.5
3+1 185 51.7 0.3 0.265 775.5
3+1 240 57.8 0.26 0.222 867
3+1 300 64.6 0.23 0.197 969

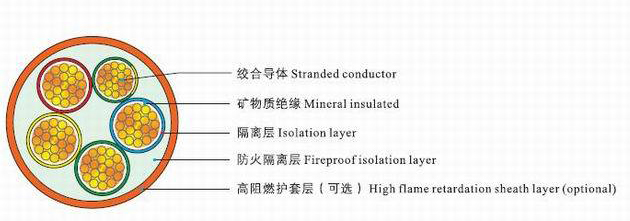

§ BBTRZ 5 芯线缆产品规格及参数



电缆芯数
No. of cores		 标称截面
Nominal section		 近似外径
Outer Diameter approx.		 电压降Voltage drop 最小弯曲半径
Mini bending radius
单相Single phase 三相Three phase
- mm2 mm V/A.km V/A.km mm
5 1.5 12.5 30.8 26.7 187.5
5 2.5 13.5 18.9 16.4 202.5
5 4 14.8 11.8 10.2 222
5 6 16.2 7.9 6.81 243
5 10 20.7 4.7 4.05 310.5
5 16 23.4 2.94 2.55 351
5 25 27 1.87 1.62 405
5 35 30.9 1.35 1.17 463.5
5 50 35.2 1.01 0.87 528
5 70 40.4 0.71 0.61 606
5 95 45.9 0.52 0.454 688.5
5 120 50.6 0.43 0.371 759
5 150 56.4 0.36 0.313 846
5 185 61.5 0.3 0.265 922.5
5 240 69 0.26 0.222 1035
5 300 77.1 0.23 0.197 1156.5

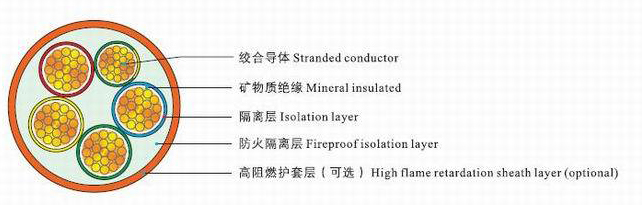

§ BBTRZ 4+1 芯线缆产品规格及参数



电缆芯数
No. of cores		 标称截面
Nominal section		 近似外径
Outer Diameter approx.		 电压降Voltage drop 最小弯曲半径
Mini bending radius
单相Single phase 三相Three phase
- mm2 mm V/A.km V/A.km mm
4+1 1.5 12.5 30.8 26.7 187.5
4+1 2.5 13.5 18.9 16.4 202.5
4+1 4 14.8 11.8 10.2 222
4+1 6 16.2 7.9 6.81 243
4+1 10 20.7 4.7 4.05 310.5
4+1 16 23.4 2.94 2.55 351
4+1 25 27 1.87 1.62 405
4+1 35 30.9 1.35 1.17 463.5
4+1 50 35.2 1.01 0.87 528
4+1 70 40.4 0.71 0.61 606
4+1 95 45.9 0.52 0.454 688.5
4+1 120 50.6 0.43 0.371 759
4+1 150 56.4 0.36 0.313 846
4+1 185 61.5 0.3 0.265 922.5
4+1 240 69 0.26 0.222 1035
4+1 300 77.1 0.23 0.197 1156.5

● 订货须知：

订货时应正确标明电缆的型号、规格、长度、交货日期、包装方式等必要信息

型号 规格 数量 交货日期 交货地点
WDZ-BYJ(F)-105/125 2.5 mm² 300 米 至2018年xx月xx日

1. 需方仓库
2. 需方工地
3. 自提
注：由需方指定一种


● 详细产品咨询，敬请垂询：

应用范围：

产品特性

本产品适用于额定电压0.6/1KV及以下的电力线路中作输送电能用。由于电缆绝缘材料都是用无机物组成，材料本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。并能通过BS 6387 C、W、Z试验。

多使用于对电缆有阻燃要求的多种场合敷设，如高层建筑、宾馆、医院、地铁、核电站、发电厂、矿石、石油、化工等。

● 载流量大、防水

● 防爆特性：由于矿物绝缘电缆采用的铜护套是无缝铜管，可燃性气体、油汽、火焰就不能到达与电缆连接的电器设备，因此电缆具备防爆特性。

● 耐腐蚀性：由于铜有较好的耐蚀性，在正常使用的环境下不需要任何附加的保护，在特殊的环境条件下，如对铜有较强的腐蚀作用的环境中，电缆外面再加一层PVC外护套，所以电缆有很好的耐腐蚀性。

● 耐机械损伤、寿命长、无卤无毒

● 寿命长：由于电缆采用的材料全部是无机材料，不老化。  

● 无卤无毒：由于电缆全都是用无机物组成，因而即使在1000℃的高温下燃烧也不会产生烟雾、卤素和有毒气体是真正意义上的无卤无毒电缆。

● 耐过载、铜护套可以作接地线 产品结构 BBTRZ 防火电缆是由铜绞线、矿物化合物填充绕包、低烟无卤护套组成



产品执行标准：
● 防火电缆BBTRZ的的耐火特性符合BS6387C. W.Z要求
● 防火电缆BBTRZ的阻燃特性符合GB/T18380阻燃A类标准
● 防火电缆BBTRZ的卤酸气体释放量试验应能通过GB/T17650.1-2002标准要求，即卤酸气体总量的测定<5mg/g以及GB/T17650.2-2002用测量PH值和电导率来测定气体的酸度(1L水中PH>=4 3电导率值应不超过10us/mrn)、烟密度试验应能通过GB/T17651.2-2002电缆或光缆在特定条件下燃烧的烟密度测定(透光率的最小值≥60%)
● 防火电缆BBTRZ-A应能经受3.5KV交流电压试验，5min不击穿
● 除具有以上特性外，其引生能应符合GB/T12706.1-2002标准



导体

外护套

电工铜

低烟无卤材质，具有良好的防腐蚀特性

绝缘

额定电压

具有阻燃耐高温的特性无机绝缘材料

U0/U: 0.6/1 kV

芯线标识

测试电压

色带

4000 V

导体绞合

接地保护芯线

2 类/ IEC 60228 2 类

G = 含 黄绿接地保护芯线

X = 不含黄绿接地保护芯线

金属护套

温度范围

铜合金具有良好的弯曲特性，可作为接地线

固定安装：-40°C 至 +250°C



交货长度 运输

● 重量小于80kg的电缆允许成圈包装交货，每根成品电缆不得低于100m长度或由双方协定任意长度交货。

● 允许根据协议任何长度交货

●运输时必须将电缆牢靠的固定，以免互撞或翻倒造成对电缆或盘具的损伤

● 防止严重弯曲及其他机械损伤电缆盘不许平放。

● 运输中严禁从高处扔下装有电缆的电缆盘

● 电缆吊装使用专用吊装设备，严禁平吊线盘或直接从高空推卸电缆
长度误差 贮存

● 长度计量误差应不超过±0.5%

● 成品电缆应存放在温度0～40℃之间，湿度85%以下的环境中，做到不被阳光直接暴晒、被雨淋，应适量通风，保持环境的干燥。
包装 安装须知

● 成卷或成盘电缆应卷绕整齐，妥善包装。电缆盘应符合JB/T 8137-1999的规定。

● 电缆端头应可靠密封，伸出盘外的电缆端头应加保护罩，伸出长度小于300mm

● 电缆包装上应附有标签标明：

a) 制造厂名称及商标

b) 电缆型号及规格

c) 额定电压

d) 长度(m)

e) 重量(Kg)

f) 制造日期

g) 标准编号或认证标识

h) 电缆盘正确旋转方向的符号

● 安装时，环境温度应不宜低于0℃，若温度计测试环境温度低于0℃，应先对电缆进行预热处理后再准备安装;

● 应严格控制电缆敷设过程中的弯曲半径,以免造成电缆内部机械损伤。

● 电缆敷设过程中如人为造成质量事故等(如外护层损伤)应立即修复或通知本公司售后服务部门
